⚙️ Documentation technique - Niveau IT Manager

Fonctionnement technique Osfria OS-FR-IA Platform

Guide complet pour responsables IT : Architecture, processus d'intégration, monitoring et bonnes pratiques pour déployer l'IA souveraine en entreprise.

⚙️ Version IT Managers

Architecture, intégrations et processus techniques

👔 Vue dirigeants (ROI) 🔧 Vue experts (DevOps)

Infrastructure technique : SEFR-PLUS + DGX Spark

Configuration matérielle et prérequis système

Cluster SEFR-PLUS (3 nœuds)
Rôle : Services système et orchestration

Gestion du cluster Kubernetes, stockage distribué, monitoring, interface utilisateur et routage intelligent des requêtes.

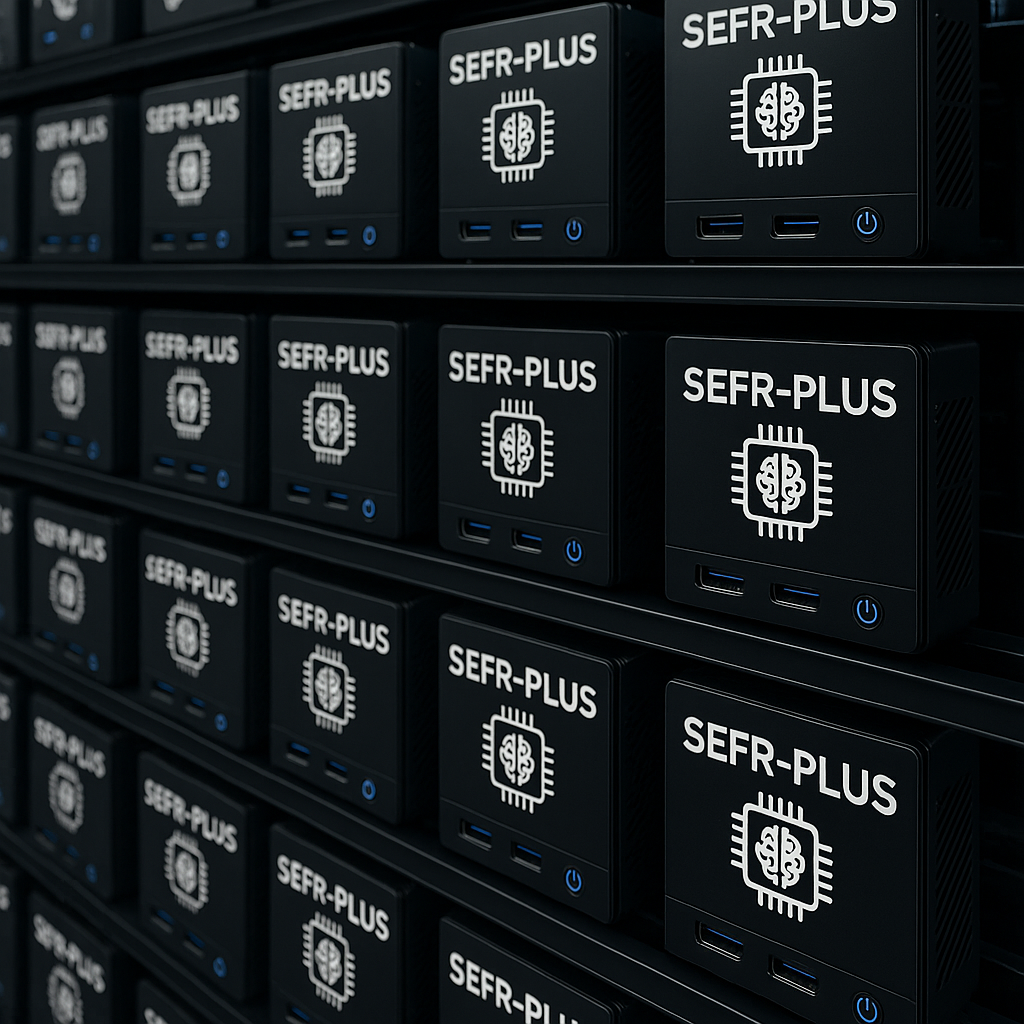

Cluster SEFR-PLUS - Configuration physique
Configuration cluster 3 nœuds
Format rack 1U - Installation professionnelle
CPU

Intel i3-N305
8 cœurs @ 3.8GHz

RAM

32GB LPDDR5
+ 16GB swap

Stockage

1TB NVMe M.2
Repliqué x3

Réseau

2x GbE
1x 10GbE SFP+

Services hébergés :
  • k3s control-plane + etcd
  • OpenWebUI (interface IA)
  • n8n (automatisation)
  • Longhorn (stockage distribué)
  • Prometheus + Grafana
  • HAProxy (load balancer)
NVIDIA DGX Spark (3 nœuds)
Rôle : Inférence IA haute performance

Le plus petit superordinateur IA au monde. Architecture Grace Blackwell avec optimisations TensorRT, gestion de charge automatique et failover intelligent.

GPU

NVIDIA Blackwell
1000 TOPS IA (FP4)

CPU

20-core ARM
Cortex-X925 + A725

RAM

128GB LPDDR5x
Unified Memory

Stockage

1-4TB NVMe
Modèles IA

Services hébergés :
  • vLLM (moteur inférence)
  • Ray Serve (scaling)
  • TensorRT optimizations
  • Vector Store (RAG+)
  • Model Management
  • GPU Monitoring
  • Monitoring GPU temps réel
  • Alertes automatiques
  • Failover automatique DGX Spark
  • Gestion thermique adaptative
  • Load balancing intelligent
Prérequis infrastructure (validation obligatoire)
🔌 Alimentation
  • 3x 220V 16A dédiées
  • Onduleur 1500VA min
  • Protection parafoudre
  • Consommation : ~1200W max (400W × 3 DGX + SEFR-PLUS + marge sécurité)
🌡️ Refroidissement
  • Température 18-24°C
  • Humidité 40-60%
  • Ventilation standard
  • Format desktop compact
🌐 Réseau
  • Switch 10GbE (8 ports min)
  • VLAN production séparé
  • Accès Internet filtré
  • Plage IP /27 (30 IPs)
🔒 Sécurité
  • Espace sécurisé dédié
  • Accès physique contrôlé
  • Vidéosurveillance optionnelle
  • Backup site distant
Audit infrastructure inclus

Notre équipe technique valide tous ces prérequis lors de l'audit initial. Nous proposons des solutions d'adaptation si nécessaire (mise aux normes, équipements complémentaires).

Flux d'architecture Edge Computing

Comment les requêtes IA traversent l'infrastructure

1
Utilisateur
Question via interface web
2
HAProxy
Load balancer SEFR-PLUS
3
OpenWebUI
Interface + auth
4
DGX Spark
Inférence IA

< 50ms

Routage HAProxy

< 30ms

Traitement OpenWebUI

< 120ms

Inférence vLLM

< 310ms

Latence totale E2E
Détails techniques par étape :
1-2. Routage intelligent
  • • Authentification SSO/LDAP
  • • Session sticky par utilisateur
  • • Failover automatique SEFR-PLUS
  • • Rate limiting par IP
3-4. Traitement IA
  • • Sélection modèle adapté
  • • RAG+ si données privées
  • • Load balancing DGX Spark
  • • Cache réponses fréquentes

SLA et métriques de performance

Engagements de service et surveillance en temps réel

Engagements de niveau de service (SLA)
Métrique SLA Garanti Performance Typique Mesure
Disponibilité système 99.8% 99.95% 7j/7, 24h/24
Latence réponse IA < 500ms < 310ms Percentile 95
Débit concurrent 50 simultanés 50+ utilisateurs Sessions simultanées
Throughput IA 600+ tokens/sec 600+ tokens/sec Génération textuelle
Temps récupération < 5 minutes < 2 minutes RTO après incident
Surveillance et alerting

Monitoring 24/7 avec alertes automatiques. Dashboard temps réel accessible aux équipes IT. Rapports mensuels de performance incluant recommandations d'optimisation.

Performance Réseau
Bande passante interne 10 Gbps
Latence inter-nœuds < 1ms
  • Redondance réseau N+1
  • Monitoring SNMP temps réel
  • Détection automatique congestion
Performance GPU
Utilisation GPU 75-85%
Mémoire GPU 60-70%
  • Failover automatique DGX Spark
  • Gestion thermique adaptative
  • Load balancing intelligent
  • Monitoring GPU temps réel
  • Alertes automatiques
Performance Stockage
IOPS lecture 250K+
Capacité utilisée 45-60%
  • Réplication synchrone 3x
  • Snapshots automatiques
  • Compression à la volée

Stack logiciel et justifications techniques

Choix architecturaux pour performance et fiabilité

k3s (Kubernetes léger)
Orchestration

Pourquoi k3s : Distribution Kubernetes optimisée pour Edge Computing. Consommation mémoire réduite (-50% vs k8s standard), certificats auto-gérés.

Mémoire
512MB vs 1GB
Installation
< 60s
Avantages IT :
  • API Kubernetes standard
  • Haute disponibilité intégrée
  • Rolling updates sans interruption
vLLM + Ray Serve
Moteur IA

Pourquoi vLLM : Optimisations PagedAttention pour GPU NVIDIA. Débit 15x supérieur aux solutions standards. Support natif TensorRT.

Performance
15x plus rapide
Efficacité GPU
85% vs 40%
Avantages IT :
  • API standard compatible
  • Auto-scaling intelligent
  • Monitoring métriques détaillées
OpenWebUI
Interface utilisateur

Pourquoi OpenWebUI : Interface moderne et intuitive. Authentification SSO/LDAP native. Gestion fine des permissions par équipe.

Utilisateurs
Illimités
SSO
LDAP/SAML
Avantages IT :
  • Intégration Active Directory
  • Audit logs complets
  • Branding entreprise
n8n
Automatisation

Pourquoi n8n : Automatisation workflows IA sans code. Intégrations natives 400+ services (CRM, ERP, emails). Interface graphique intuitive.

Connecteurs
400+ services
Création
Sans code
Avantages IT :
  • API REST complète
  • Workflows versionés
  • Monitoring exécutions
Longhorn + Velero
Stockage distribué

Pourquoi Longhorn : Stockage distribué cloud-native par Rancher. Réplication synchrone 3x, snapshots incrémentaux, backup automatisé.

Réplication
3x synchrone
Backup
Automatisé
Avantages IT :
  • Interface web de gestion
  • Récupération point-in-time
  • Chiffrement au repos AES-256
Prometheus + Grafana
Monitoring

Pourquoi Prometheus : Standard monitoring cloud-native. Métriques temps réel, alerting intelligent, rétention 1 an. Dashboards IT prêts.

Métriques
600+ métriques
Rétention
365 jours
Avantages IT :
  • Alertes PagerDuty/Slack
  • Dashboards personnalisables
  • API métriques complète
Récapitulatif stack logiciel
Composant Version Rôle License Support entreprise
k3s v1.28+ Orchestration cluster Apache 2.0 Rancher Support
vLLM v0.3+ Moteur inférence IA Apache 2.0 Community + Enterprise
OpenWebUI v0.1+ Interface utilisateur MIT Community active
n8n v1.0+ Automatisation workflows Fair-code Enterprise support
Longhorn v1.5+ Stockage distribué Apache 2.0 SUSE Support
Prometheus v2.47+ Monitoring métriques Apache 2.0 CNCF Project
Grafana v10.0+ Dashboards monitoring AGPLv3 Grafana Labs Support
Stockage distribué Longhorn (k8s native) Inclus
Pilotes GPU DGX Spark NVIDIA Container Runtime Inclus

Intégrations système et API

Connexion transparente avec votre écosystème IT existant

Authentification LDAP/Active Directory

Intégration native avec votre annuaire d'entreprise. Authentification unique (SSO) et synchronisation automatique des groupes et permissions.

Configuration supportée :
🏢 Active Directory
  • • Windows Server 2016+
  • • Forest/Domain trust
  • • Groupes sécurité
  • • Kerberos/NTLM
🔑 OpenLDAP
  • • RFC 4511 compatible
  • • TLS 1.3 encryption
  • • Nested groups
  • • Custom schemas
Exemple configuration :
LDAP_SERVER: ldap://dc.entreprise.local:389
LDAP_BASE_DN: DC=entreprise,DC=local
LDAP_USER_FILTER: (&(objectCategory=person)(memberOf=CN=OsfriaUsers,OU=Groups,DC=entreprise,DC=local))
LDAP_GROUP_MAPPING:
  - OsfriaAdmins → admin
  - OsfriaUsers → user
API REST et Intégrations ERP

APIs REST standardisées pour intégration avec vos systèmes métier. Connecteurs pre-built pour les principaux ERP et CRM.

Connecteurs disponibles :
SAP
RFC/REST
Sage
X3/100c
Microsoft
Dynamics
Salesforce
CRM
Odoo
ERP/CRM
Custom
API REST
API endpoints principaux :
  • POST /api/v1/chat/completions - Chat IA
  • POST /api/v1/documents/upload - RAG+
  • GET /api/v1/metrics - Monitoring
  • POST /api/v1/workflows/trigger - n8n
Processus d'intégration standard
1
Audit existant
  • • Cartographie SI
  • • Points d'intégration
  • • Contraintes sécurité
2
Configuration
  • • Paramétrage connecteurs
  • • Mapping des données
  • • Tests de connectivité
3
Tests intégration
  • • Environnement test
  • • Validation workflows
  • • Performance checks
4
Mise en production
  • • Déploiement progressif
  • • Monitoring actif
  • • Support dédié

Sécurité réseau et isolation

Architecture sécurisée avec segmentation VLAN et contrôles d'accès

Segmentation réseau VLAN
VLAN Nom Subnet Rôle Accès
100 PROD-CLUSTER 10.100.0.0/24 Cluster Osfria principal Isolé
101 MGMT-OOB 10.101.0.0/24 Management out-of-band IT Admin
102 USER-ACCESS 10.102.0.0/24 Accès utilisateurs IA Contrôlé
103 BACKUP-REPL 10.103.0.0/24 Réplication et backups Isolé
104 MONITORING 10.104.0.0/24 Collecte métriques Read-only
Règles de sécurité inter-VLAN
  • • PROD-CLUSTER ↔ USER-ACCESS : HTTPS 443 uniquement
  • • MGMT-OOB → ALL : SSH 22, SNMP 161 (admin only)
  • • MONITORING → ALL : TCP 9090-9100 (metrics)
  • • BACKUP-REPL ↔ PROD : TCP 2379-2380 (etcd)
  • • DEFAULT DENY : Tout autre trafic bloqué
Contrôles sécurité
Firewall iptables
  • Stateful inspection
  • Rate limiting DDoS
  • Geo-blocking
  • Port knocking
Chiffrement réseau
  • TLS 1.3 inter-nœuds
  • WireGuard VPN
  • mTLS service mesh
  • Certificats auto-renouvelés
Audit et logs
  • Centralisés ELK Stack
  • Rétention 2 ans
  • Alertes temps réel
  • SIEM compatible
Certifications
ISO 27001
SOC 2
RGPD
HDS

Évolutivité et processus de déploiement

Scaling horizontal et mises à jour sans interruption

Scénarios de scaling
📈 Scaling utilisateurs (80+ → 200+)

Étape 1 : +3 SEFR-PLUS (nœuds tête)
Étape 2 : +3 DGX Spark (IA processing)
Coût : sur devis par palier de +120 utilisateurs

🚀 Scaling performance IA
Option A : Liaison ConnectX (modèles 405B)
Option B : Cluster multi-sites
Option C : DGX Station (784GB RAM)
Impact : Latence < 100ms maintenue
💾 Scaling stockage (RAG+)
Longhorn : +NVMe à chaud
Capacité : 3TB → 50TB+ (linéaire)
Performance : IOPS scaling automatique
Backup : S3 compatible (illimité)
✅ Garantie évolutivité

Scaling linéaire jusqu'à 500 utilisateurs simultanés. Ajout de nœuds sans interruption de service.

Processus de déploiement
🔄 Rolling Updates
  • • Blue/Green : Environnements parallèles
  • • Canary : Déploiement progressif 10%→50%→100%
  • • Rollback : Automatique si erreur détectée
  • • Zero-downtime : Disponibilité maintenue
🔧 GitOps workflow
Dev : Git push → CI/CD pipeline
Test : Tests automatisés + validation
Staging : Environnement miroir prod
Prod : ArgoCD deployment automatique
⏰ Maintenance programmée
  • • Mises à jour : 2e dimanche/mois 2h-4h
  • • Préavis : 48h notification utilisateurs
  • • Backup : Automatique avant intervention
  • • Validation : Tests post-déploiement
📋 Procédures documentées

Runbooks détaillés pour chaque opération. Formation équipes IT incluse dans le support.

Monitoring et observabilité

Surveillance complète avec dashboards IT et alerting intelligent

Dashboards Grafana pre-configurés
📊 Vue d'ensemble cluster
  • • Status nœuds (UP/DOWN)
  • • CPU/RAM/Disk utilisation
  • • Network throughput
  • • Services K8s health
  • • Alertes actives
🤖 Performance IA
  • • Latence P50/P95/P99
  • • Throughput par modèle
  • • Tokens/sec par DGX Spark
  • • Queue depth temps réel
  • • Memory utilization GPU
  • • Cache hit ratio
👥 Usage utilisateurs
  • • Sessions actives
  • • Top utilisateurs actifs
  • • Répartition par équipe
  • • Heures d'affluence
  • • Satisfaction scores
🔒 Sécurité réseau
  • • Connexions bloquées
  • • Tentatives intrusion
  • • Trafic inter-VLAN
  • • Audit logs events
  • • Compliance status
🎯 Dashboards personnalisables

Tous les dashboards sont personnalisables selon vos besoins. Nous créons des vues spécifiques pour vos KPIs métier lors de la formation.

Alerting intelligent
🚨 Alertes critiques
  • Nœud cluster DOWN
  • GPU overheating >85°C
  • Disk usage >90%
  • Memory leak détecté
  • Backup failed
⚠️ Alertes warning
  • CPU usage >80% (5min)
  • Latence IA >300ms
  • Queue depth >50
  • Certificates expiry <30j
  • Unusual traffic pattern
Canaux notification
Email
Slack
SMS
Webhook
KPIs opérationnels temps réel

99.94%

Uptime 30j

142ms

Latence P95

67

Users actifs

754

Tokens/sec (exemple)

73%

GPU Usage

0

Alertes critiques

🛠️ Prêt pour l'intégration ?

Notre équipe technique vous accompagne de l'audit infrastructure à la mise en production avec monitoring complet.

Audit technique gratuit
Documentation experts

Support technique dédié inclus • Formation équipes IT • Garanties SLA
